Фильтровентиляционная система «EDS»

Фильтровентиляционная система «EDS»



Фильтровентиляционная система «EDS»
Производство: Вентиляционный завод «PlymoVent»
Гарантия: 12 месяцев
Документы: Тех. проспекты, паспорта, Изображения






Назначение

Фильтровентиляционная система предназначена для снижения фоновой концентрации загрязненного воздуха в помещении до предельно-допустимых концентраций (ПДК). Благодаря постоянной фильтрации загрязненного воздуха предотвращается накопление сварочных дымов и аэрозолей в производственном помещении. Центральный фильтр системы может очищать воздух от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма, выделяющихся во время сварки, резки, металлообработки и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,3 микрона.

Фильтровентиляционная система эксплуатируется в помещении как конечное устройство по рециркуляционной схеме. Температура перемещаемого воздушного потока не должна превышать +90 град С. Очищаемый воздушный поток не должен содержать взрывоопасных смесей.


Функционирование

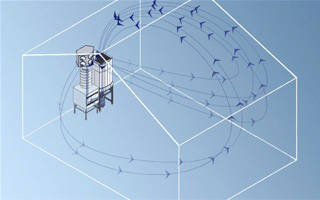

Фильтровентиляционная система снижает концентрацию сварочных дымов в помещении с помощью разбавления и фильтрации воздуха. Воздухораспределительные сопла разбавителя воздуха устанавливаются таким образом, чтобы обеспечить циркуляцию чистого воздуха от фильтровентиляционной системы и приток загрязненного воздуха к фильтру системы. Таким образом происходит постоянная очистка всего воздушного потока и концентрация сварочного дыма в рабочей зоне сокращается.

Управление работой вентиляционной системы происходит через блок управления, который монтируется на неподвижной конструкции.



Состав системы
Предмет Комментарий
SCS-D Самоочищающийся фильтр, V=9000м3/час, расход сжатого воздуха 150 л/мин свободного воздуха, эффективность очистки фильтра > 99%. Стандартная поставка включает 2 фильтрующее кассеты, целлюлоза, класс очистки F9, S=150кв.м, сменные.
SIF-1200RI Промышленный вентилятор в шумопоглощающем кожухе, V=11000куб.м/ч, мощность 7,5 кВт.
DILUTER Разбавитель воздуха с воздухораспределительной системой.
CB-EDS Пульт управления с встроенным программируемым микроконтроллером.


Примечание

Стандартный комплект поставки вентиляционной системы включает все необходимое для её монтажа и ввода в эксплуатацию. Система поставляется в полусобранном виде на 4 поддонах, общий вес 860 кг (брутто).

Пример конфигурации вентиляционной системы [PDF, 420Кб].

Тех. характеристика

Модель Расход
Воздуха
(куб.м/ч)
Дальность потока воздуха, макс. м Скорость воздушного потока на расстоянии 30/50 м, м/сек Габариты ДхШхВ, мм
ИФ-1х160/SP 198000 50 0,5/0,3 2340х1100х3385/5425
