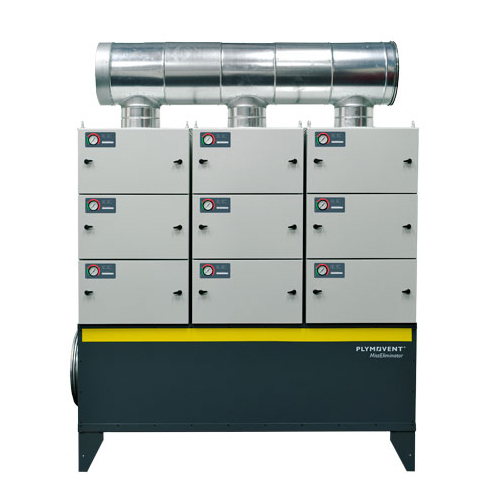

Модульный фильтр масляного тумана «ME-BANKS»

Назначение

Модульный фильтр масляного тумана представляет собой блок (блоки) стационарных фильтров «ME» - предназначен для очистки воздуха от мелко- среднедисперсных частиц различных видов пыли, паров, СОЖ, частиц масляного тумана / аэрозоля, эмульсионного тумана, маслосодержащих выделений, выделяющихся во время металлообработки и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,1 микрона.

Фильтр масляного тумана подходит для очистки воздуха от аэрозоля с менее, чем 5% содержанием масла, и для очистки от масел с температурой возгорания не ниже 150 град С.

Фильтр масляного тумана эксплуатируется в помещении как конечное устройство по рециркуляционной схеме, так и в составе системы промышленной вентиляции. Температура перемещаемого воздушного потока не должна превышать +90 град С. .

Очищаемый воздушный поток не должен содержать взрывоопасных смесей.

Функционирование

Загрязненный воздух подводится к фильтру по воздуховоду. Поступающий поток воздуха проходит через общий входной модуль, где осуществляется грубая очистка: крупная фракция осаждается сепаратором, гидрофильтр (1) улавливает жидкую фракцию, а сетчатый префильтр (2) задерживает частицы размером до 50 микрон.

Далее, в зависимости от конфигурации фильтра, воздух очищается блоком фильтров «ME-31», «ME-32», «ME-41» или «ME-42».

Фильтры ME-3x

Фильтр «ME-31»: для отработанных масел, обладающих высокой вязкостью. Класс фильтрации F9 (EN 779).

Фильтр «ME-32»: для отработанных высоковязких масел и рециркуляции воздуха. Класс фильтрации H13 (EN 1822).

Рукавный фильтр (3) моделей «ME-31» и «ME-32» улавливает частицы размером до 0,1 микрона. Затем, в «ME-32», воздушный поток проходит через модуль с «HEPA» фильтром (4).

Фильтры ME-4x

Фильтр «ME-41»: для чистых или переработанных масел с низкой вязкостью. Класс фильтрации F9 (EN 779).

Фильтр «ME-42»: для чистых или переработанных масел, с низкой вязкостью и рециркуляции. Класс фильтрации H13 (EN 1822).

Две самоосушаемые кассеты (3) и (4) моделей «ME-41» и «ME-42» улавливают частицы размером до 0,1 микрона. Затем, в «ME-42», воздушный поток проходит через модуль с «HEPA» фильтром (5).

«HEPA» фильтр позволяет увеличить степень улавливания частиц размером до 0,3 микрон до 99,8%.

В результате очищенный воздух выводится наружу.

Для удобства эксплуатации каждый модуль фильтра с фильтрующим элементом тонкой очистки оборудован блоком датчиков и стрелочным индикатором, позволяющим контролировать давление.

Конструкция

Корпус фильтра изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.

Фильтр снабжен регулировочными ножками и устанавливается на пол.

Входной модуль фильтра позволяет подключить его к источнику загрязненного воздуха и к контейнеру для сбора масла (V=8л). Дополнительно можно заказать автоматический масляный насос. Маслосборник с электронасосом позволяет автоматически перекачивать масло в другой резервуар. Уровень масла, для активации насоса можно установить вручную.

Сверху корпуса фильтра устанавливаются монтажные фланцы, позволяющие подключить фильтр к центральной вытяжной системе или вентилятору, или установить выпускной блок (заказывается дополнительно).

Фильтр поставляется в виде отдельных узлов.

Тех. характеристика

Примечание

1. *1x2 - один блок из двух фильтров; 1x3 - один блок из трех фильтров. Каждый блок имеет один общий входной модуль.

2. Указан расход воздуха без учета сети.

3. Макс. разряжение 4000 Па.

4. Эффективность очистки фильтра > 95%.
